KOMPAKT KONTROL TEKNOLOJILERI

HCFA, basit mantık kontrolünden EtherCAT veri yolu kontrolüne kadar her şeyi kapsayan A, R ve M olmak üzere üç yüksek performanslı küçük PLC serisi sunar ve küçük PLC’ lerin pazar rekabet gücünde ön sıralarda yer alır.

A1P SERIES PLC

Ürün Grubu：A Serisi Basit Kontrolcüler
Modül Tipi：CPU Unit
Operation speed：LD 20ns
Kontrol Noktası：30 points
Program Kapasitesi：2k steps
Yüksek Hızlı Pulse Çıkış Desteği：2 axis 100kHz high-speed pulse output
Donanım arayüzü：RS422/RS485
Transistor Çıkışları：HCA1P-8X6YT-A、HCA1P-8X6YT-D、HCA1P-12X8YT-A、HCA1P-12X8YT-D、HCA1P-16X14YT-A、HCA1P-16X14YT-D
Röle Çıkışları：HCA1P-8X6YR-A、HCA1P-8X6YR-D、HCA1P-12X8YR-A、HCA1P-12X8YR-D、HCA1P-16X14YR-A、HCA1P-16X14YR-D

A2P SERIES PLC

Ürün Grubu：A Serisi Genel Kontrolcüler
Module Tipi：CPU Unit
Operation speed：LD 20ns
Kontrol Noktası：256点2560 points
Program Kapasitesi：8k steps
Yüksek Hızlı Pulse Çıkış Desteği：2 axis 100kHz high-speed pulse output
Donanım Arayüzü：RS422/RS485
Transistor Çıkışları：HCA2P-14X10YT-A、HCA2P-14X10YT-D、HCA2P-24X16YT-A、HCA2P-24X16YT-D、HCA2P-36X24YT-A、HCA2P-36X24YT-D
Röle Çıkışları：HCA2P-14X10YR-A、HCA2P-14X10YR-D、HCA2P-24X16YR-A、HCA2P-24X16YR-D、HCA2P-36X24YR-A、HCA2P-36X24YR-

M SERIES CONTROLLERS

Ürün Grubu: M serisi yüksek hızlı ve yüksek performanslı küçük ve orta boyutlu kontrolcüler
Modül Tipi: CPU unit
Motion Kontrol: single-axis control (position, speed, torque, return), multi-axis control (electronic cam & gear, axis group, CNC)
Protokol Desteği: EtherNet, EtherNet/IP, EtherCAT, RS485, CAN (optional), RS232 (optional)

Q SERISI MOTION KONTROL PLC TEKNOLOJILERI

        Birçok seri ve modeli bulunan HCFA PAC, IEC61131-3 programlama standardını destekler ve fabrikaların, üretim hatlarının ve proses kontrolünün otomasyon ve zeka ihtiyaçlarını tam olarak karşılar.

İletişim Uyumluluğu

  • Standart EtherCAT/CANOpen/Modbus TCP/Modbus RTU protokollerini destekler
  • Eksiksiz iletişim arayüzü
  • Ethernet Gps*2/EtherCAT arayüzü/CAN ve 3 yollu seri port dahili (RS485/RS232) WiFi
  • Modbus Master-Slave modunu destekler



Ürün serisi: Temel veri yolu tipi hareket kontrolörü
Modül Tipi: CPU birimleri
İşlemci: A7*2, 650MHz, 1G DDR+2G EMMC
Destek protokolleri: EtherCAT, CANOpen, Modbus TCP/PTU vb.

Yüksek hız ve yüksek konfigürasyon
Yerleşik 2 çekirdekli işlemci + FPGA mimarisi
EMMC+SD+USB3.0+DDR3 hızlandırıcı

Yüksek kullanım kolaylığı
Standartlaştırılmış programlama geliştirme: CODESYS platformu kullanılarak 6 programlama dilinde IEC61131-3 spesifikasyonu
65535 bağımlı istasyona kadar esnek sistem yapılandırması
USB sürücüsüz
12 mm ultra dar doğrudan çekme modülü ve itmeli terminal

Motion Kontrol
PLC AÇIK tabanlı standart hareket kontrolü: doğrusal/yay/spiral enterpolasyon/elektronik kam ve hareketli kesme ve kovalamalı kesme/CNCG kod kontrolü/Robot kontrolü
Ultra kısa senkronizasyon döngüsü: komut yürütme 1ns’ye ulaşabilir; 8 eksen ile 2ms, 16 eksen ile 4ms

Ürün serisi: Standart veri yolu tipi hareket kontrolörü
Modül Tipi: CPU birimleri
İşlemci: A7*2, 1,2 GHz, 1G DDR+2G EMMCa
Destek protokolleri: EtherCAT, CANOpen, Modbus TCP/PTU, OPC/UA vb.

Yüksek hız ve yüksek konfigürasyon
Yerleşik 2 çekirdekli işlemci + FPGA mimarisi
EMMC+SD+USB3.0+DDR3 hızlandırıcı
Dahili 32 yüksek hızlı IO (16IN/16OUT)

Yüksek kullanım kolaylığı
Standartlaştırılmış programlama geliştirme: CODESYS platformu kullanılarak 6 programlama dilinde IEC61131-3 spesifikasyonu
65535 bağımlı istasyona kadar esnek sistem yapılandırması
USB sürücüsüz
12 mm ultra dar doğrudan çekme modülü ve itmeli terminal

Hareket kontrolü
PLC AÇIK tabanlı standart hareket kontrolü: doğrusal/yay/spiral enterpolasyon/elektronik kam ve hareketli kesme ve kovalamalı kesme/CNCG kod kontrolü/Robot kontrolü
Ultra kısa senkronizasyon döngüsü: komut yürütme 1ns’ye ulaşabilir; 8 eksende 1ms, 16 eksende 2ms


Ürün serisi: Temel akıllı mekanik kontrolör
Modül Tipi: CPU birimleri
İşlemci: X86-CE*4, 2GHz, 4G DDR+64G SSD
Destek protokolleri: EtherCAT, CANOpen(Takip desteği), Modbus,TCP/PTU, vb.

Yüksek hız ve yüksek konfigürasyon
Yerleşik 4 çekirdekli işlemci + X86 Platform mimarisi
64G SSD+SD kart+USB3.0+4G DDR3 Hızlandırıcı
Dahili 32 yüksek hızlı IO (16IN/16OUT)

Yüksek kullanım kolaylığı
Standartlaştırılmış programlama geliştirme: CODESYS platformu kullanılarak 6 programlama dilinde IEC61131-3 spesifikasyonu
65535 bağımlı istasyona kadar esnek sistem yapılandırması
USB sürücüsüz
12 mm ultra dar doğrudan çekme modülü ve itmeli terminal

Hareket kontrolü
PLC AÇIK tabanlı standart hareket kontrolü: doğrusal/yay/spiral enterpolasyon/elektronik kam ve hareketli kesme ve kovalamalı kesme/CNCG kod kontrolü/Robot kontrolü
Ultra kısa senkronizasyon döngüsü: komut yürütme 1ns’ye ulaşabilir; 32 eksende 1ms, 128 eksende 4ms

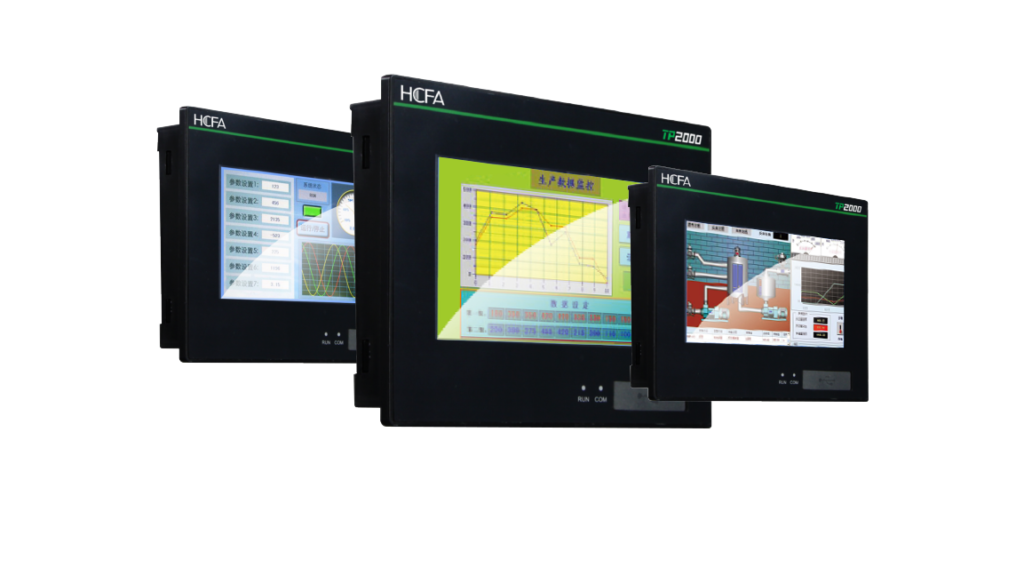

HMI (INSAN - MAKINE ARAYÜZÜ) TEKNOLOJİLERİ

HCFA HMI, temel konfigürasyon kontrolünü, Nesnelerin İnterneti kontrolünü, sürücü entegrasyonunu ve robot öğretimini kapsar.

İyi UI etkileşimi ve eksiksiz iletişim protokolleri sayesinde, kullanıcılar karmaşık endüstriyel ekipmanlarla kolayca başa çıkabilir.

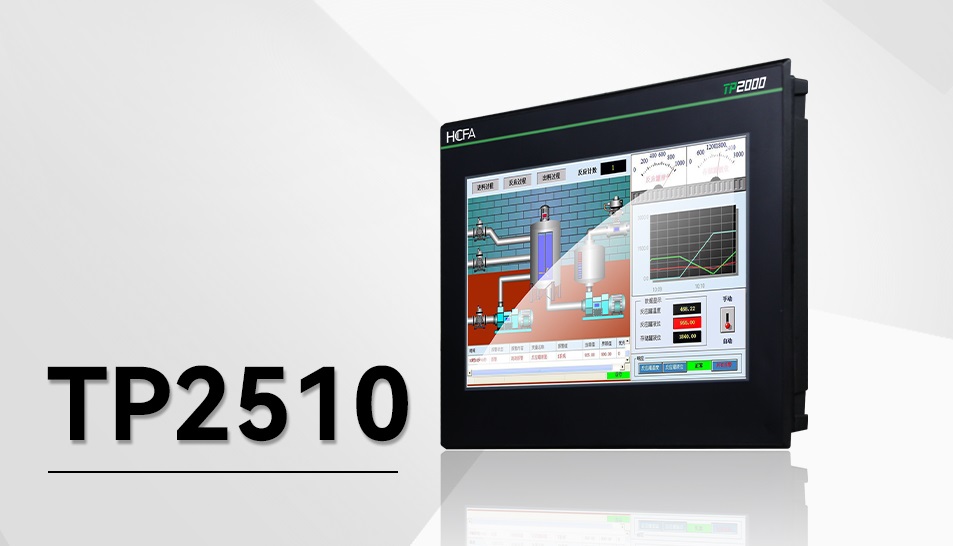

Ürün Tipi: HMI Dokunmatik Ekran
Ekran boyutu: 10.1 inç
Çözünürlük: 800×400/480×272
Renk: 24-bit
Donanım arayüzü: RS232, RS485, Ethernet arayüzü, SD kart yuvası, USB2.0

Performans
Önceki nesle göre %50 iyileştirme ile daha güçlü ARM platformu performansı

Arayüz
Farklı alan ihtiyaçlarını karşılamak için zengin arayüz çeşitliliği, Ethernet portu / seri port / USB portu / SD kart

Kolay Kullanım
Yeni konfigürasyon yazılımı HCT Design, insan-makine etkileşimi için daha uygun, daha kısa ve kullanışlı

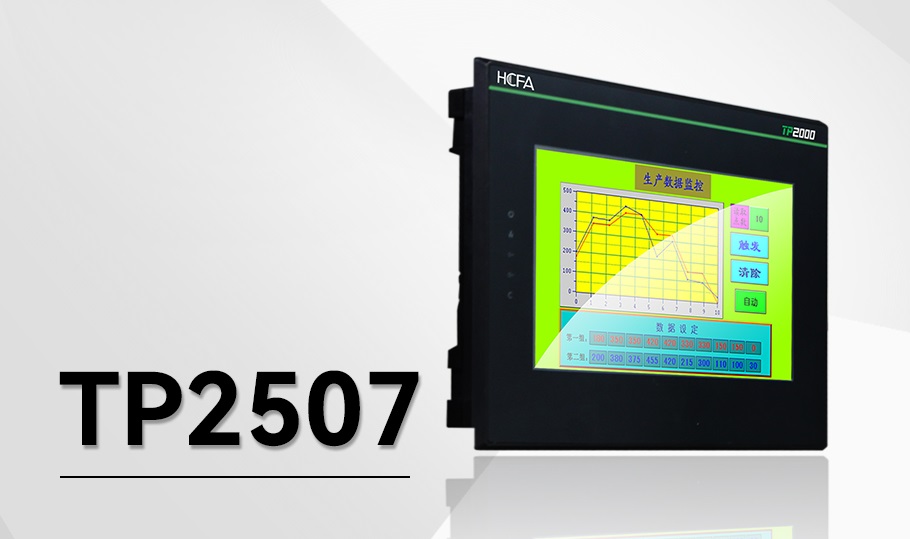

Ürün Tipi: HMI Dokunmatik Ekran
Ekran boyutu: 7 inç
Çözünürlük: 800×400/480×272
Renk: 24-bit
Donanım arayüzü: RS232, RS485, Ethernet arayüzü, SD kart yuvası, USB2.0

Performans
Önceki nesle göre %50 iyileştirme ile daha güçlü ARM platformu performansı

Arayüz
Farklı alan ihtiyaçlarını karşılamak için zengin arayüz çeşitliliği, Ethernet portu / seri port / USB portu / SD kart

Kolay Kullanım
Yeni konfigürasyon yazılımı HCT Design, insan-makine etkileşimi için daha uygun, daha kısa ve kullanışlı

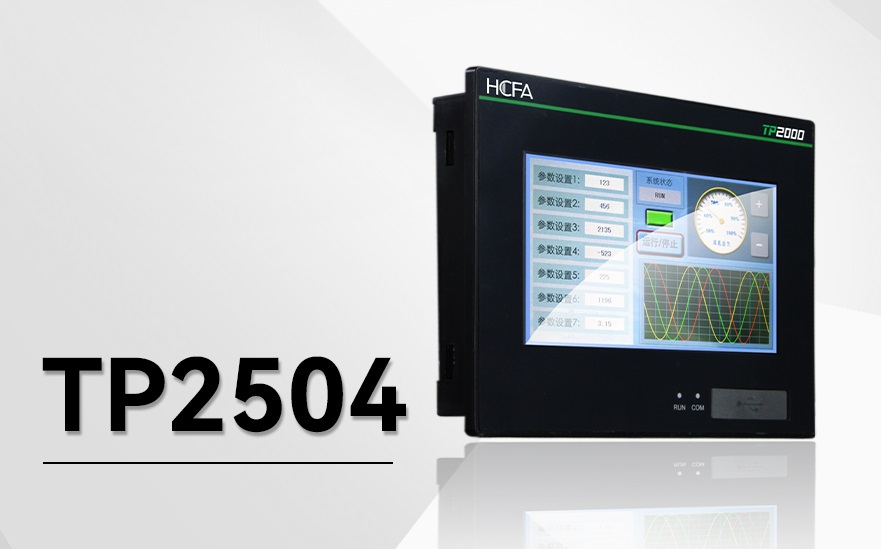

Ürün Tipi: HMI Dokunmatik Ekran
Ekran boyutu: 4.3 inç
Çözünürlük: 800×400/480×272
Renk: 24-bit
Donanım arayüzü: RS232, RS485, Ethernet arayüzü, SD kart yuvası, USB2.0

Performans
Önceki nesle göre %50 iyileştirme ile daha güçlü ARM platformu performansı

Arayüz
Farklı alan ihtiyaçlarını karşılamak için zengin arayüz çeşitliliği, Ethernet portu / seri port / USB portu / SD kart

Kolay Kullanım
Yeni konfigürasyon yazılımı HCT Design, insan-makine etkileşimi için daha uygun, daha kısa ve kullanışlı

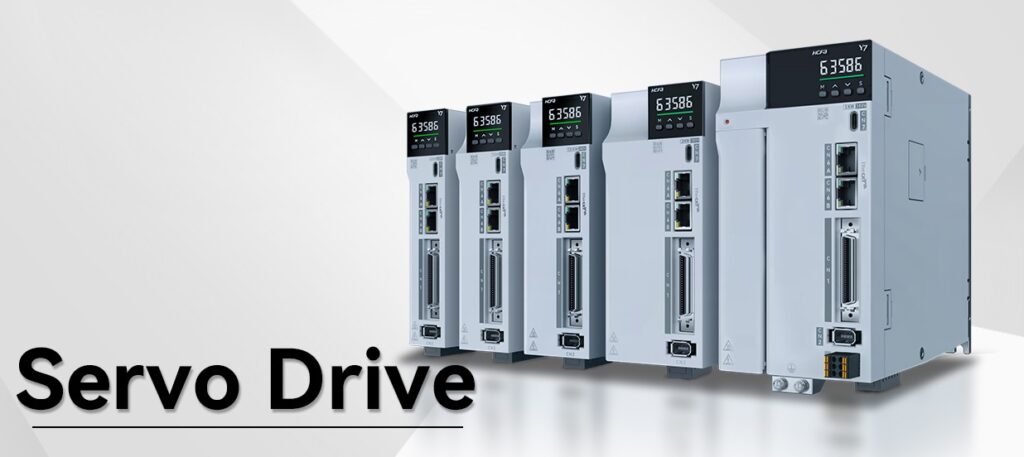

AC MOTOR VE SÜRÜCÜ TEKNOLOJİLERİ

HCFA sürücü ürün grubu, Hechuan’da en hızlı büyüyen ürün grubudur.
Özellikle servo sistem ve servo motor, Hechuan’ın en yıldız özellikli ürün grubu haline geldi. Yüksek ürün kalitesi ve yüksek maliyet performansının birleşimini koruyarak, OEM alanında sürekli olarak şaşırtıcı sonuçlar elde etmiş ve yerli tahrik ürünlerinin temsili markalarından biri haline gelmiştir.



Ürün Serisi: X2E basit tip servo sürücü
Sürücü tipi: A-pulse komut tipi, N-CANOpen veriyolu tipi
Güç kapsamı: 50W~1,0kW tek fazlı 220V, 1,5kW~2,5kW, üç fazlı 220V
Protokol desteği: Modbus RTU, CANOpen

Güvenilir elektromanyetik koruma tasarımı, mükemmel sürücü koruma fonksiyonu: aşırı voltaj, düşük voltaj, aşırı akım, aşırı yük, uçan araba koruması, vb.

Daha fazla optimize edilmiş donanım alanı ve kompakt makine boyutu

Yüksek voltaj çıkışı yapın, arızayı önlemek için röle kırılma çekme arkıyla etkili bir şekilde başa çıkın

Titreşime, yağa ve toza dayanıklı, istikrarlı ve güvenilir performansa sahip 17bit X2 serisi motor desteği

Sürücü tipi: A-pulse komut tipi, B-EtherCAT veri yolu tipi, N-CANOpen veri yolu tipi
Güç kapsamı: 50W~750W tek fazlı 220V, 1,0kW~2,5kW, üç fazlı 220V
Protokol desteği: Modbus RTU, EtherCAT, CANOpen, vb.
Özel özellikler: tam kapalı döngü, gantry senkronizasyonu

Zengin iletişim protokolleri, EtherCAT, CANopen, Modbus RTU desteği
Endüstri özelliklerini destekleyin, endüstri uygulamalarının eşiğini azaltın: tam kapalı döngü, gantry senkronizasyonu

Endüstriyel estetik tasarıma uygun LCD ekran, kompakt tasarım mimarisi
OEM endüstri uygulamalarını kapsayan 17BIT ve 23BIT yüksek hassasiyetli motorları, istikrarlı ve güvenilir performansı destekler
Eksiksiz pozisyon kontrol modu, gerçek zamanlı kazanç ayarlama teknolojisi, yüksek kullanım kolaylığı

UYGUN FİYAT VE GÜÇLÜ STOK AVANTAJI
